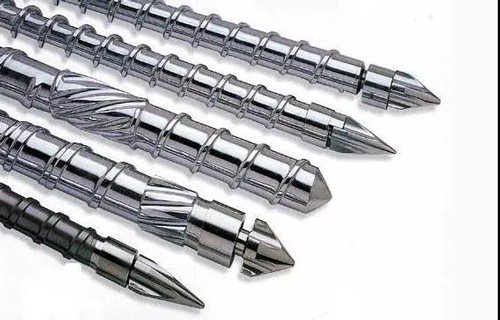

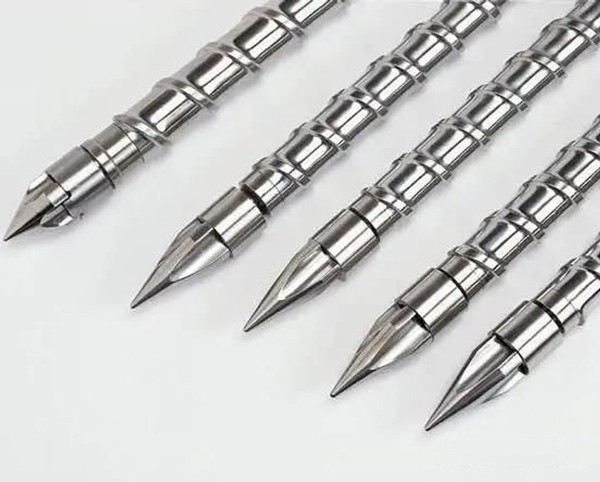

通常螺桿可分為普通型、漸變型、突變型、混煉型、分離型、分流型以及各種屏障型、銷釘型、DIS開扎分流型、和排氣型等；螺桿頭數(shù)可為單頭或是變頭等。
對于一般未加阻燃劑的塑料，使用普通通用螺桿就可以加工,只需要根據(jù)不同熔融粘度選用不同直徑即可。如果是性能較特殊的塑料（PC、PMMA、PA、LCP、PES、PET、PVC、CA、CP，熱固性塑料等）、特殊制品（透明光學鏡片、液晶顯示發(fā)光板-導光板、瓶坯、齒輪、連接器等）或特殊顆粒形狀（粉狀、片狀）的塑料、無鹵料，產(chǎn)品必須使用專用螺桿。通用螺桿對某一種塑料來說，在塑化和 消耗功率等方面比不上專用螺桿性能優(yōu)越。下面就是各種特殊產(chǎn)品、特殊需要而制造的專用螺桿作逐一介紹。
PC專用螺桿
PC為高粘度非結(jié)晶性塑料，流動性差，長時間受熱易降解，加料扭矩大,難熔融，易滯塞，需高料溫、高壓力注射，料溫調(diào)節(jié)范圍較窄，工藝性不如PMMA。
螺桿采用進口粉末合金全硬化（全合金）或進口高合金鋼全硬化處理 ，有效承受高溫、高扭力、高壓力沖擊，耐磨耗,耐腐蝕,平滑無孔隙以 減少表面粘附和降解，細部結(jié)構(gòu)精心處理 ，藏膠有效防止 ，低剪切設(shè)計,發(fā)熱小。一般取中小直徑,成型PC ABS+PC、 PP-R、阻燃ABS等效果好。也可成型一般塑料及PMMA普通制品。
PMMA專用螺桿
PMMA為高粘度非結(jié)晶性塑料，質(zhì)性強韌加料扭矩大，難熔融，易滯塞，剪切敏感易降解，流動性稍差,必須高料溫、高壓力注射，料溫調(diào)節(jié)范圍寬，工藝性較好。
螺桿壓縮比較大，采用進口高合金鋼全硬化處理，有效承受高扭力、高壓力沖擊,表面電鍍硬鉻減少表面粘附和降解，塑化均勻效果好，混色好，低剪切設(shè)計發(fā)熱低，降解率低。一般取中間直徑，成型PMMA、PP-R、PC、阻ABS等效果好。
PPO專用螺桿
PPO屬非結(jié)晶材料，難熔融，易滯塞，對剪切敏感，易降解。
推薦使用雙合金提高耐磨、耐腐蝕性，C級即可，螺桿加料順暢，產(chǎn)生壓力穩(wěn)定。
PBT+GF專用螺桿
PBT屬飽和樹脂，半結(jié)晶材料，熔融度高，結(jié)晶迅速固化快，容易分解，對壓力敏感以及需添加玻璃纖維。
必須使用JY雙合金或全合金提高耐磨性 ，根據(jù)加纖量 ，有三種工程等級可選 ，螺桿產(chǎn)生壓力穩(wěn)定。成型PBT+GF、 PA+GF等結(jié)晶型低粘度普通工程塑料效果好。
PVC專用螺桿
PVC塑料可分為粒狀及粉狀,對溫度的反應非常敏感易分解,粘度高、腐蝕性強。螺桿的設(shè)計有兩個特點：表面必須耐腐蝕；沒有分膠圈及分膠介子。
螺桿塑化好、剪切發(fā)熱少，耐酸性腐蝕。因為沒有過膠圈,不能用于低粘度塑料和注射速度壓力分級較精確制品。
螺桿的設(shè)計有兩種：螺桿和分膠頭一體式；螺桿和分膠頭分開式。對產(chǎn)品的質(zhì)量要求高和只打制單一塑(PVC)則使用連體式最合適，反之則可選用分體式，但需注意,螺桿和分膠頭分開易造成積料。但選用何種螺桿我公司建議必須加上專用溫度表作精確的溫度控制，由于需散熱降溫,做PVC產(chǎn)品時熔膠筒要采用強制風冷措施與螺桿配合使用。打制玩具的軟PVC除外 。
PET專用螺桿
PET塑料為現(xiàn)時一般塑料瓶裝飲料的常用原料,粘度低、流動性好、比熱容大、易粘料，,成型溫度高，但料溫調(diào)節(jié)范圍窄，工藝性差，PET射出成型時若料溫太高、螺桿剪切太大或轉(zhuǎn)速太快時均容易產(chǎn)生乙醛而導致酸化。
針對PET以及PET瓶坯要求塑化快、塑化均勻的特性,螺桿塑化好、穩(wěn)定性高、不粘料、熔膠速度快、所做瓶坯吹 瓶時成率高。也可成型一般塑料。
CP、CA酸性螺桿組件：
針對CP、CA等酸性塑料腐蝕性強的特性，螺桿、料筒以及其它塑化零件在結(jié)構(gòu)及表面處理上都做了特殊設(shè)計。 螺桿組件耐腐蝕性好。推薦配套使用雙合金料筒以耐腐蝕。
PU、TPU專用螺桿
針對PU剪切敏感易過火，粘附力強和特點而設(shè)計，表面合金，加料順暢，塑化效率高，溫升低。
軟膠、EVA發(fā)泡型專用螺桿
低剪切，高輸送效率設(shè)計，表面耐腐蝕。
大理石紋專用螺桿
兩種方案：A：只需要更換大理石紋效果螺桿；B：更換大理石紋螺桿料管整套,控制電腦修改程式或加電氣外掛 。
電木、尿素專用螺桿料筒組
料筒用熱油回圈式加熱，螺桿推薦中等級別雙合金；舊塑料機也可改制成電木射出。
混煉頭加強混色效果
混煉頭是螺桿頭的另一個設(shè)計，主要加強混色效果,但使用時有以下限制：會引起熔膠時背壓增大；熔膠時間增長；不適用于黏度高的塑料,如PMMA、PC等。如客戶對混色不滿意一般可增大熔膠背壓及減低螺桿轉(zhuǎn)速，會有一定的效果出現(xiàn)。如用戶不愿用混煉頭來加混色效果，還可采用菊花型射膠介子。 連體式料管頭，加長射咀，彈弓射咀
